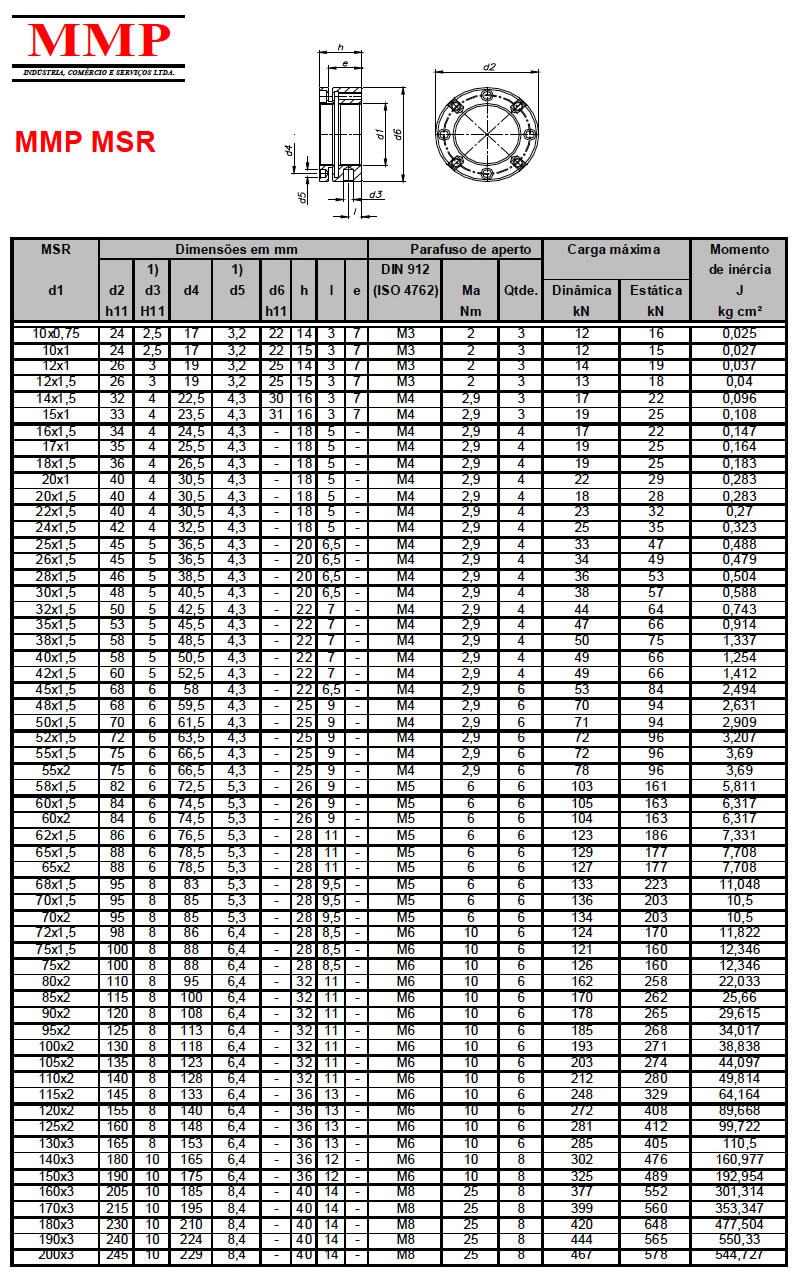

MSR
INSTRUÇÕES DE MONTAGEM E DESMONTAGEM
PORCA DE REGULAGEM MMP MSR
As porcas de encosto MMP deformam-se na direção axial e devem ser manuseadas com
cuidado.
Os parafusos de trava deverão ser apertados somente quando a porca MMP tiver
sido rosqueada completamente no fuso. Se estas instruções forem ignoradas, uma
deformação plástica irreversível poderá danificar a porca de encosto MMP MSR.
INSTALAÇÃO:
1. Limpe cuidadosamente a porca MSR e os elementos de conexão. Lubrifique com um
filme de óleo mineral de baixa viscosidade a rosca do fuso e da porca;
Nota: Nunca use Bissulfeto de Molibdênio, Molykote ou qualquer outro lubrificante similar!
2. Rosqueia a porca MMP no fuso, tendo o cuidado de assegurar que ela não tenha sido
rosqueada totalmente;
3. Aperte os parafusos de trava em cruz e uniformemente, girando a porca para frente e
para trás, até eliminar o jogo de flanco da rosca;
4. Agora rosqueie a porca contra a superfície de contato. Em seguida solte-a, e por fim
volte a rosqueá-la. Este procedimento evita um possível travamento da porca no flanco
de rosca do fuso;
5. Em seguida, trave a porca apertando uniformemente e em cruz, os parafusos de trava.
Em montagens com rigorosas exigências de concentricidade no fuso, é possível ajustar
a concentricidade após aferi-lo, por meio do aperto individual dos parafusos. Este
método poderá ser igualmente utilizado para eliminar alguma tensão unilateral causada
por um mínimo de erro de jogo axial entre os elementos de conexão.
Ferramentas de instalação:
· Torquímetro de estalo padrão, aferido. A sua seleção é baseada na faixa de torque de
aperto (Ma),
· Soquete hexagonal, para parafuso com sextavado interno. Definido conforme tamanho
do parafuso.
· Chave Gancho DIN 1810 B (com pino), conforme dimensional da porca a ser montada.
· Em algumas montagens talvez seja necessário empregar outros acessórios, como:
extensor, junta universal, etc. Portanto, recomendamos que no planejamento de
montagem fosse considerado um jogo completo de soquetes com acessórios.
· O uso de ferramentas de torque hidráulico pode ser empregado, principalmente quando
envolverem a montagens de anéis de grandes dimensões.
Nota: Nunca use ferramentas de impacto!
DESMONTAGEM:
1. Primeiramente aliviar a tensão de travamento, com um leve desaperto dos parafusos,
observando a seqüência em cruz. Após esta etapa, é que os parafusos poderão ser
soltos. Este procedimento previne que a tensão total do efeito mola da porca incida
sobre o último parafuso causando um efeito de interferência e impedindo a
desmontagem.
2. Uma vez removida do fuso, a mesma porca somente poderá ser usada neste mesmo
fuso. Processos de ajuste entre a porca e o fuso, impedem que ela venha a ser usada
em um fuso diferente.
NOTA: A MMP se reserva no direito de modificar projeto, dimensões e
qualquer conteúdo deste catálogo, sem prévio aviso.
